Inserting Autocad File ke Solidwork
Kita dapat menyisipkan file DWG DXF langsung ke gambar SolidWorks dengan menu Insert.
Item menu mengaktifkan DXF / DWG Impor Wizard pada kotak dialog, dengan opsi sederhana untuk membantu kita memasukkan file-file dwg.
Bila kita memasukkan DWG DXF atau file ke dalam drawing SolidWorks,
solidwork akan meminta kita untuk memilih plane atau face untuk sketsa jika kita belum menentukannya.
Sebagai contoh, kita dapat menyisipkan file DXF sebagai sketsa ke
dalam dokumen bagian SolidWorks,kemudian gunakan sketsa untuk memodifikasi bagian tersebut.
Untuk menyisipkan file DWG DXF atau ke dokumen bagian SolidWorks:
1.Buka dokumen SolidWorks di mana kita ingin memasukkan file DXF.
2.Pilih face atau palne pada bagian yang ingin kita cantumkan gambarnya.

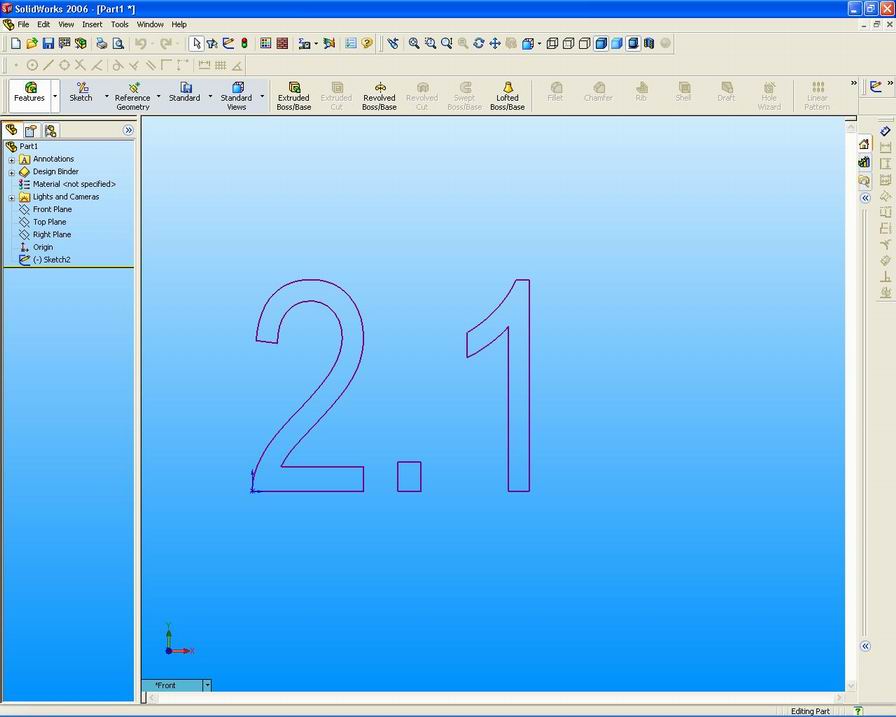

3.Gambar tersebut akan dimasukkan sebagai sketsa ke plane atau face yang kita pilih.
4.Klik Insert, DXF / DWG.
5.Kotak dialog Open muncul.
6.Buka DXF atau file dwg.
7.pilih file DXF / DWG yang ingin di insert.
8.Klik Next atau klik Finish untuk menerima pengaturan default.
