extrude surface
Surface body menggambarkan geometri tersambung dengan ketebalan nol seperti single surfaces, knit surfaces, trimmed dan filleted surfaces, dan sebagainya.
Kita dapat memilih surface body dari graphics area menggunakan Filter Surface Bodies pada toolbar Filter Seleksi.
Kita dapat memilih semua jenis surfaces dengan Filter Surface Bodies.
Yang termasuk Surface bodies:
Single face surfaces
Multiple face surfaces
Knit surfaces
Filleted surfaces
Trimmed dan extended surfaces
Imported surfaces
Planar surfaces dan mid surfaces
Surfaces dapat dibuat dengan extrude, revolve, loft, sweep, offset, radiate, atau fill
Untuk memilih single face dalam surface body yang kompleks , gunakan Filter Faces on pada toolbar Filter Seleksi.
Untuk membuat extrude surface:

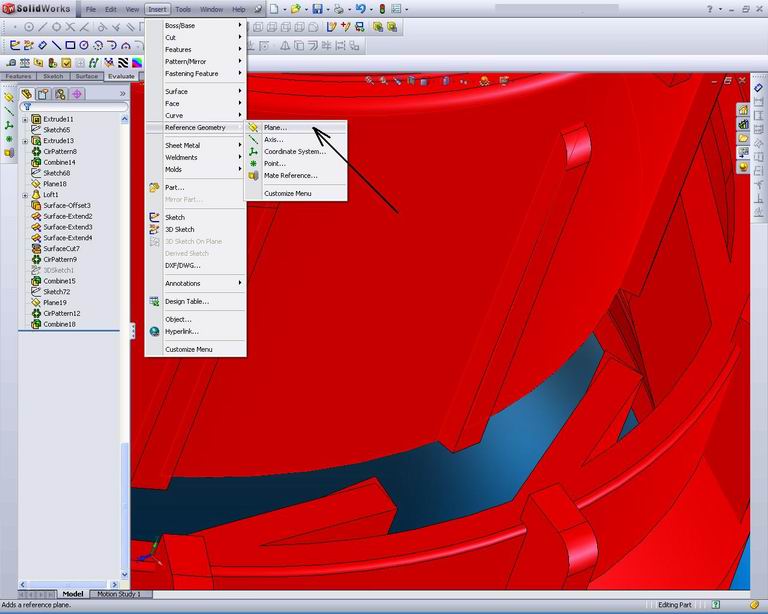

Buat plane baru dengan through line/point, klik 3 titik pada permukaan body

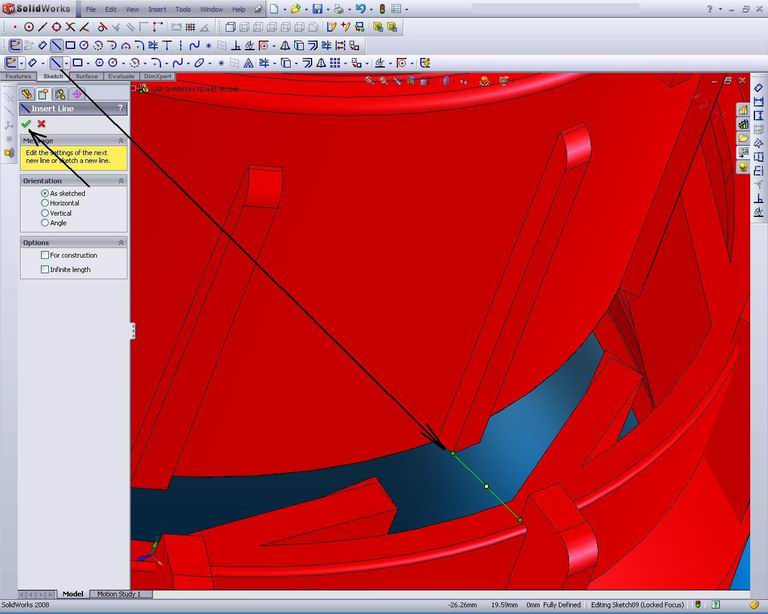

Buat sketsa profil pada plane baru.
Klik Extruded Surface pada Surfaces toolbar, atau klick Insert, Surface, Extrude.
Set opsi PropertyManager.
Extruded surface dengan menggunakan Mid Plane from sketched spline
Click OK .
