Helix dan Spiral

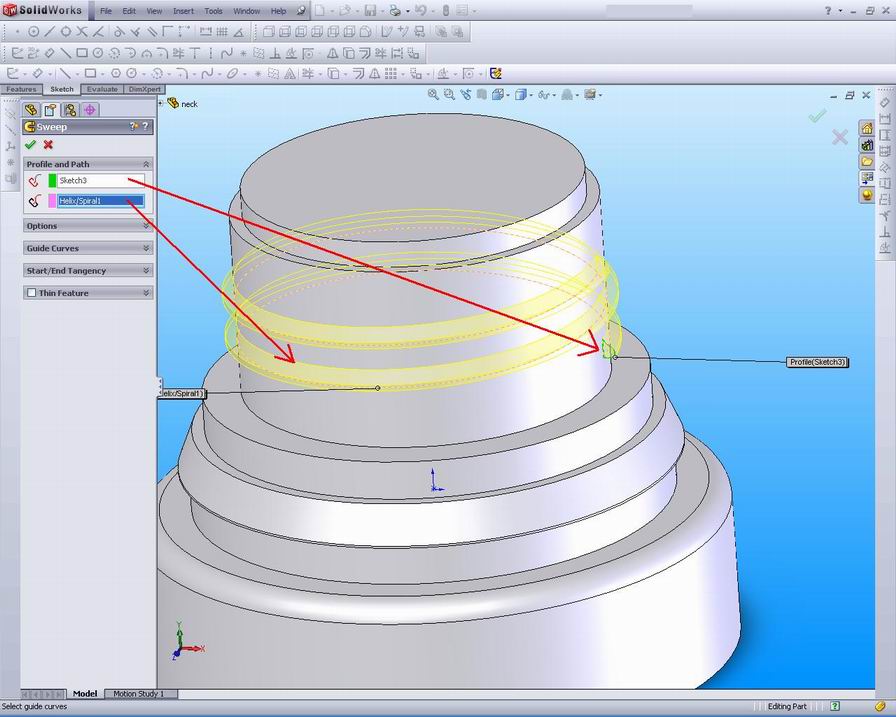

Untuk membuat heliks atau spiral:
Klik Helix dan Spiral pada toolbar Curves, atau klik Insert, Curve, Helix / Spiral.
Buka sketsa dan sketch a circle. Diameter lingkaran ini mengontrol diameter heliks (kecuali dalam variable pitch helixes ).
Helix / Spiral PropertyManager muncul bila Kita membuat heliks baru atau spiral dalam sketsa atau mengedit helix atau spiral.
Mengatur nilai yang harus dicantumkan dalam Helix / Spiral PropertyManager.
Pitch dan Revolusi. Membuat heliks didefinisikan oleh Pitch dan Revolutions.
Tinggi dan Revolusi. Membuat heliks didefinisikan oleh Tinggi dan Revolutions.
Tinggi dan Pitch. Membuat heliks didefinisikan oleh Tinggi dan Pitch.
Spiral. Membuat spiral ditentukan oleh Pitch dan Revolutions.
Klik OK.
Constant Pitch.
Membuat pitch konstan sepanjang helix.
Variable Pitch.
Membuat pitch bervariasi berdasarkan Parameter Daerah yang kita tentukan.
Region Parameters (Variable pitches only).
Mengatur revolusi (Rev) atau tinggi (H), diameter (Dia), dan tingkat pitch (P) untuk variabel pitch heliks.
Pitch.
Mengatur laju perubahan radius untuk setiap revolution.
Revolutions.
Mengatur jumlah putaran.
Reverse direction. membuat sebuah spiral ke dalam.
Start angle.
Mengatur di mana untuk memulai lingkaran sketsa
Clockwise.
Mengatur arah berubah menjadi searah jarum jam.
Counterclockwise.
Mengatur arah berubah menjadi berlawanan.
